Оптичний рефлектометр Multitest MO1235N (with case)

Компактний пристрій Multitest MO1235N поєднує в собі цілих п'ять функцій. Насправді універсальний пристрій для конвергентних мереж даних, що поєднують волоконно-оптичні мережі та «мідні» мережі на основі симетричного кабелю «вита пара».

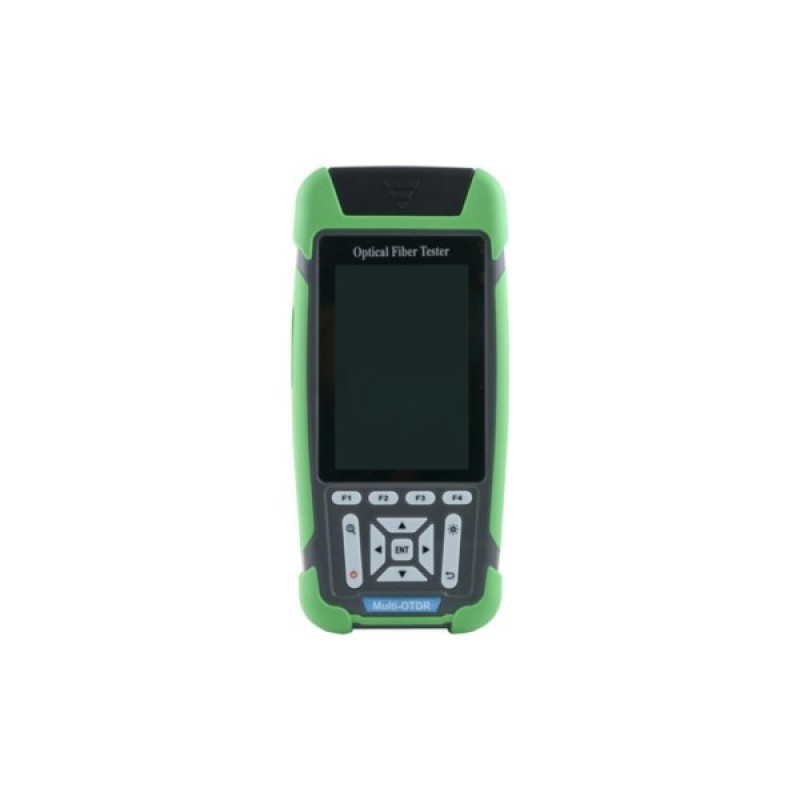

Основною функцією є оптичний рефлектометр з динамічним діапазоном 26 дБ на довжині хвилі 1310 нм і 24 дБ на 1550 нм. Це дозволить користувачеві виміряти оптичні лінії до 60 км, з наступним, зберіганням результатів на внутрішню пам'ять або microSD. Пристрій має кольоровий 3.5” LCD дисплей, на якому можливо збільшити подію рефлектограми, що зацікавила. При необхідності прилад зможе представити оптичну лінію у вигляді структурної схеми (Event Map) на основі виміряних подій.

Для вимірювання внесеного згасання або рівня сигналу в оптичній лінії, прилад має вимірювач потужності та джерело випромінювання.

Вимірювач потужності калібрований на довжинах хвиль 850, 980, 1300, 1310, 1490, 1550, 1625 та 1650 нм. Високий верхній рівень діапазону -50…+26 дБм дозволяє використовувати прилад для вимірювання потужними оптичних сигналів, наприклад в мережах оптичного кабельного ТБ. Вимірювач потужності, при необхідності, може бути відкалібрований за допомогою еталонного рівня.

Джерело випромінювання на 2 довжинах хвиль 1310 і 1550 нм з можливістю модуляції частотами 270, 330, 1000 та 2000 Гц.

Для візуального виявлення дефектів або ідентифікації ОВ, прилад оснащений джерелом видимого випромінювання (VFL) – червоним світлом з довжиною хвилі 650 нм.

При переході від оптичної частини мережі до проводки на витій парі, тестер дозволяє не тільки перевірити правильність розводки провідників в конекторах і наявність обривів, а й довжину мідного кабелю. А наявність у комплекті трасопошукового щупа дозволяє перевірити проходження траси кабелю (Tracker) при прихованій проводці, локалізувати місця обривів.

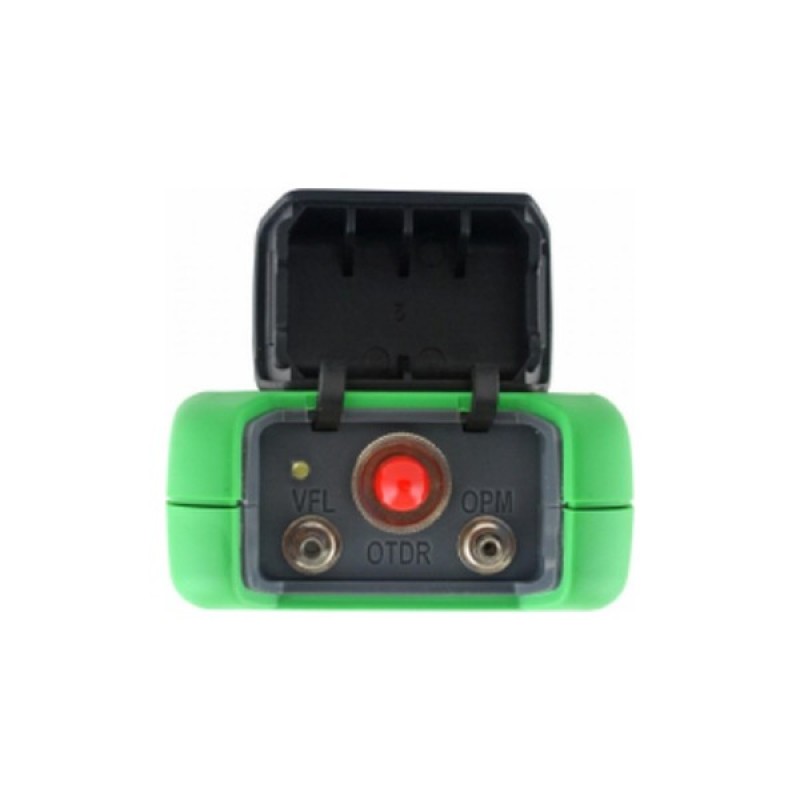

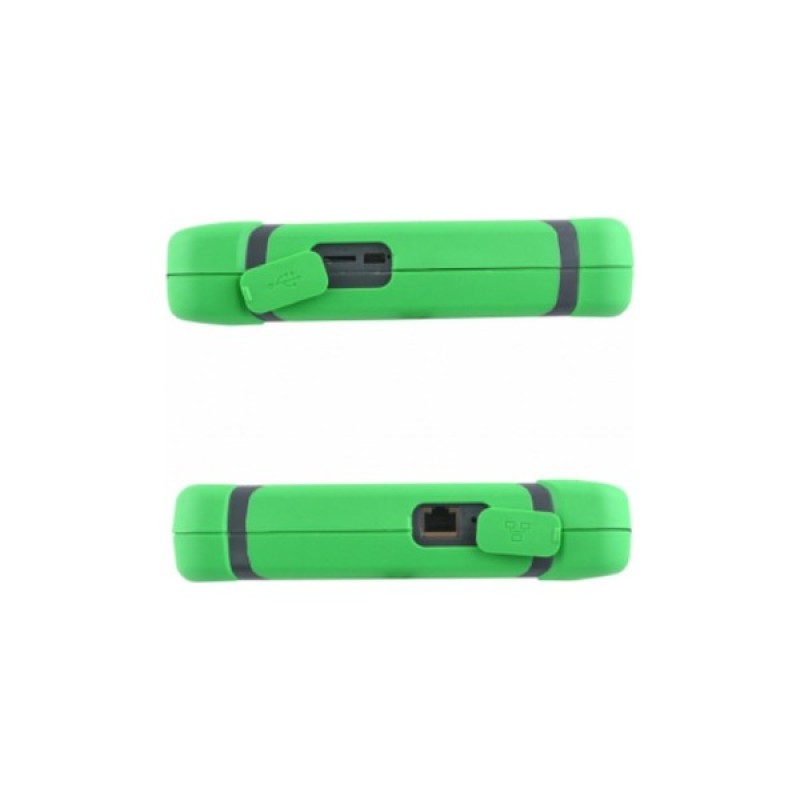

Рефлектометр компактний, виконаний в прогумованому корпусі, роз'єми захищені від забруднення і вологості. Покази на дисплеї добре видно в темряві, а світлодіодний ліхтарик допоможе, при необхідності, в погано освітленому місці. Пристрій живиться від Li-Ion акумулятора 4000 mAh. Акумулятор заряджається через порт microUSB.

Оригінальною особливістю цього виробу є його постачання у зручному кейсі. Рифлений міцний пластиковий корпус кейсу з алюмінієвими накладками, сталева ручка та замкова клямка, пластикові ніжки для вертикальної установки. Усі частини комплекту укладені в пазах поліпропіленової вставки на дні кейсу. Таким чином, крім естетичних переваг виходить виграш в ергономіці, зручності зберігання та додатковий захист приладу від механічних пошкоджень.

Основні особливості:

• Компактний розмір та мала вага;
• Робочі довжини хвиль рефлектометра 1310 та 1550 нм
• Динамічний діапазон до 26/24 дБ;
• Наявність оптичного вимірювача потужності;
• Наявність джерела випромінювання 1310 и 1550 нм;
• Вбудоване джерело видимого лазерного випромінювання 650 нм (VFL);
• Можливість вимірювання довжини витої пари;
• Тестування розпіновки витої пари за допомогою пасивного блоку віддаленого кінця (у комплекті);
• Автозбереження рефлектограм;
• Побудова схематичного зображення лінії (Event Map);
• Можливість розширення пам’яті за рахунок SD карти;
• Компактний та зручний кейс для переноски та зберігання.
