Оптичний рефлектометр Multitest MO1335S

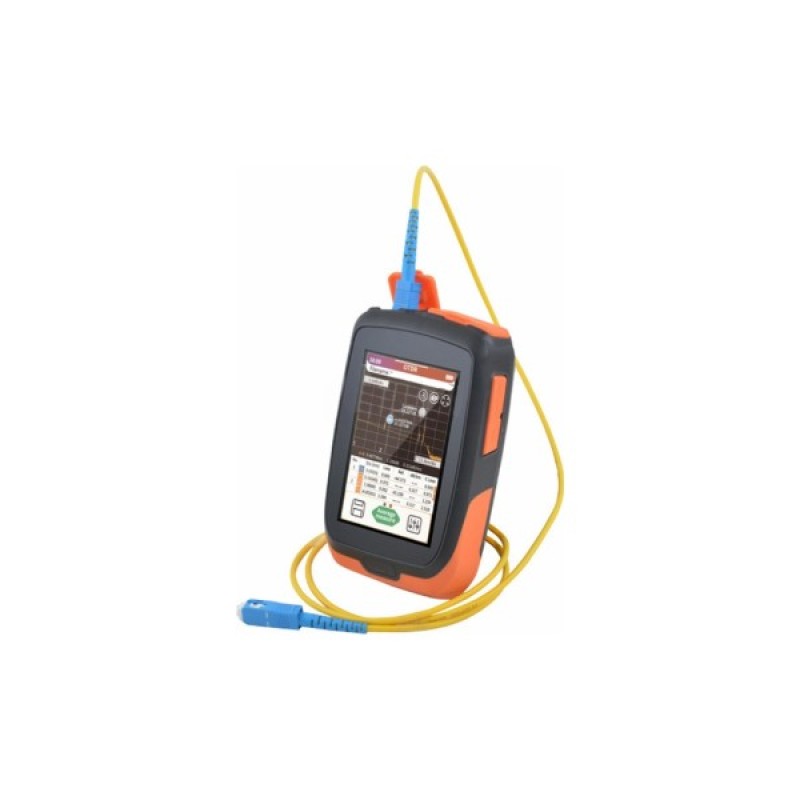

Міні-рефлектометр MO1335S від компанії Multitest - це ефективний та багатофункціональний пристрій, що легко поміститься вам у кишеню. Цей маленький девайс поєднує в собі такі режими: рефлектометр (OTDR), калібрований лазерний випромінювач 1310/1550 нм (LS), вимірювач оптичної потужності (OPM), джерело видимого червоного світла (VFL) та світлодіодний ліхтарик (LED). Це дозволяє оперативно перевірити згасання патч-кордів, розподільників та інших пристроїв у оптичній мережі й мережі кабельного телебачення у динамічному діапазоні OPM (+26…-50 дБм).

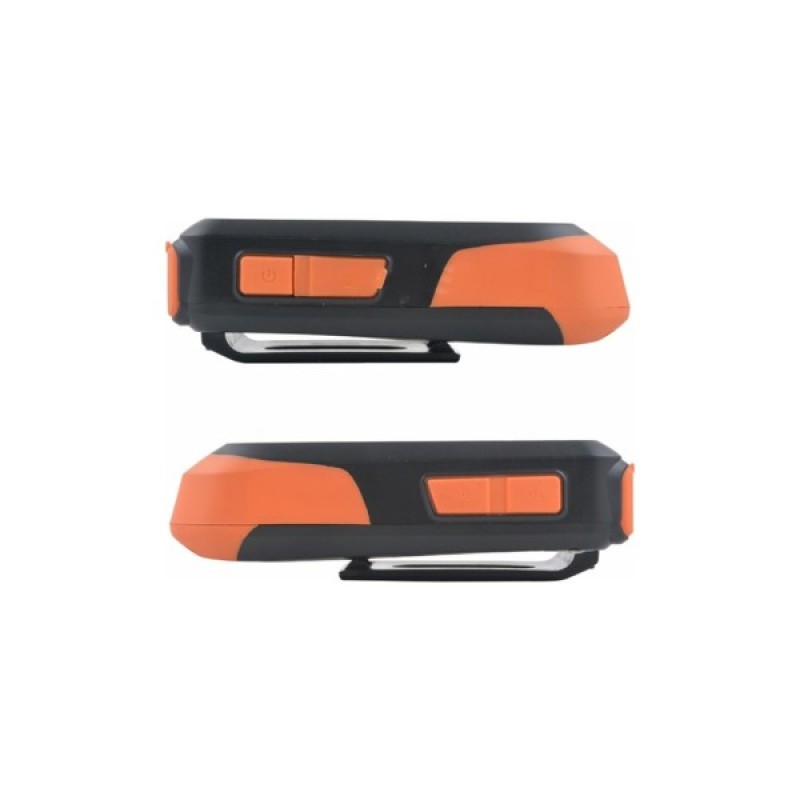

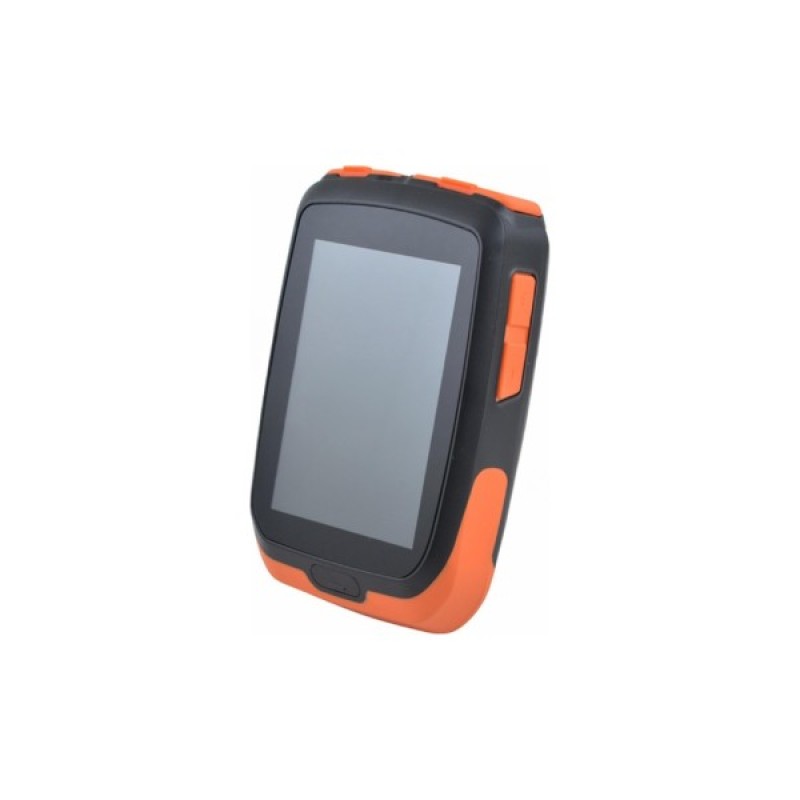

Яскравий сенсорний екран 3,5' повноцінно відображає результати вимірювань, дозволяє виконувати всі налаштування та перемикання за допомогою екранних кнопок. Для зручності використання на бокову панель винесено кнопки включення пристрою, VFL та LED-ліхтарика. У приладі також є режим горизонтального розташування рефлектограм зі структурною схемою, коли таблиця подій не перекриває зображення. Фрагменти зображення можна збільшувати або зменшувати, як на смартфоні.

Рефлектометр має високі технічні характеристики: динамічний діапазон коливань 20/22 дБ, мертва зона 3 м, імпульси тривалістю 5 нс для точного тестування коротких ліній. Пристрій ідеально підходить для вимірювань на коротких ділянках та мережах до декількох кілометрів, переважно "точка-точка" з невеликою кількістю подій. Вбудоване джерело видимого червоного світла (650 нм, 10 мВт) призначене для тестування цілісності оптичних ліній та ідентифікації волокон в кабелі на відстані до 8-9 км. Додаткових можливостей та налаштувань для перевірки мереж PON пристрій не має.

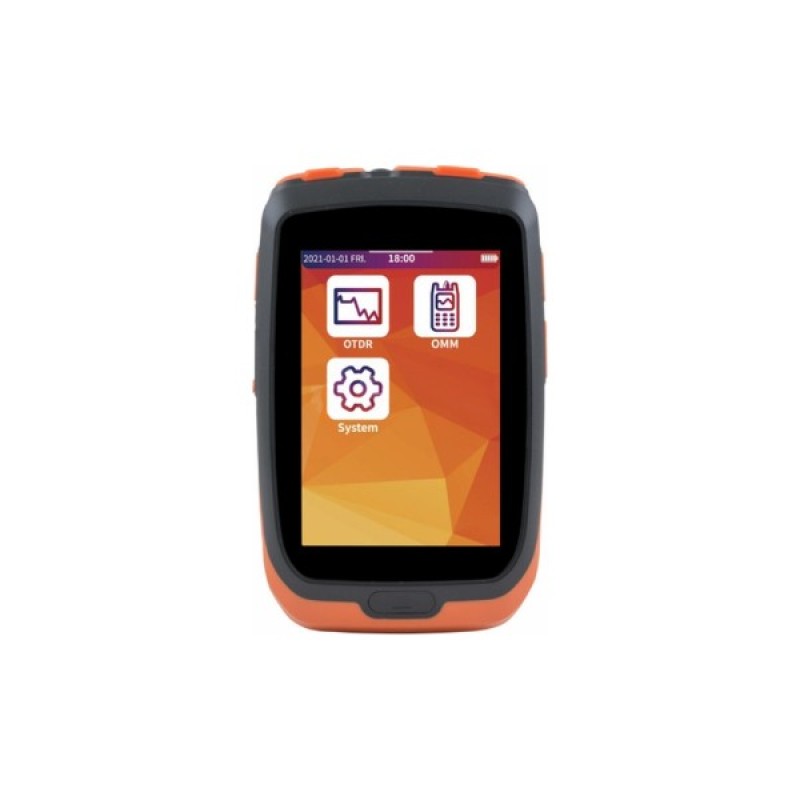

Після тестування, крім рефлектограми та таблиці подій, можна побудувати структурну схему лінії з відображенням подій, відстаней та згасання. Налаштування на пристрої зроблені інтуїтивно зрозумілими та швидко доступними. Функції та налаштування відображаються у вигляді іконок на екрані.

Літій-іонний акумулятор (Li-ion) ємністю 2000 mAh забезпечує автономну роботу приладу до 8 годин у режимі вимірювань без додаткової підзарядки. Заряджання акумулятора та передача даних здійснюються через швидкісний Type-C порт.

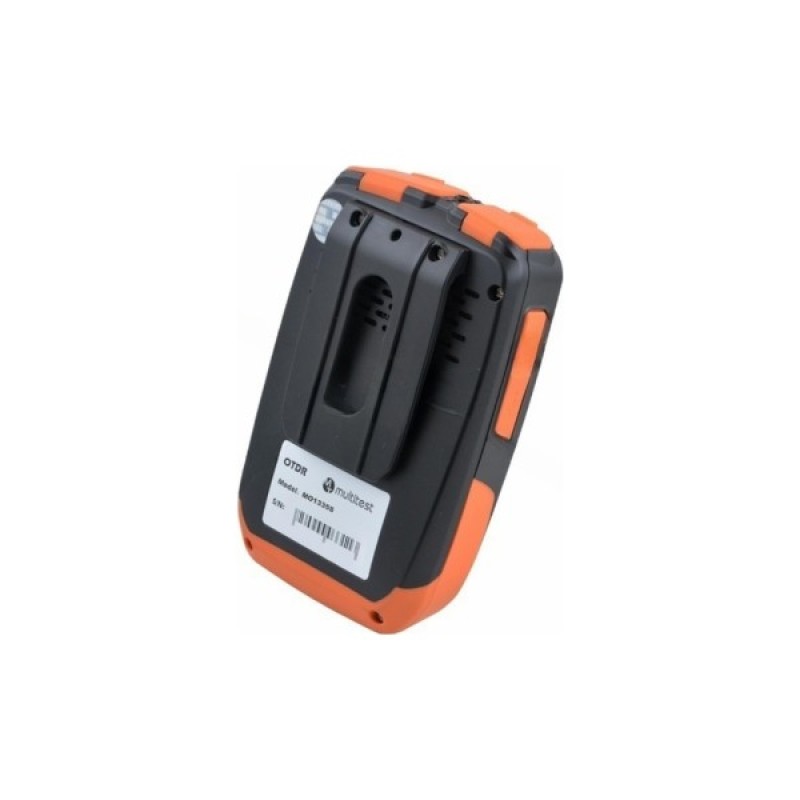

Завдяки компактним розмірам та невеликій вазі приладу його можна зручно закріпити на поясі за допомогою прищепки на задній панелі, або носити за допомогою зручного ремінця на шиї.
